UPVC 수도꼭지 플랜지 티
설명
기술적인 매개 변수
uPVC 파이프 피팅, uPVC 가스켓 피팅, 고무 링 조인트가 있는 uPVC 피팅, uPVC 수도꼭지 피팅, uPVC 수도꼭지 플랜지 티, uPVC 수도꼭지 플랜지 티, 플랜지 분기가 있는 uPVC 수도꼭지 티, 고무 링 조인트가 있는 uPVC 가스켓 플랜지가 있는 PVC 플랜지, Telanged Tee 링, PVC 수도꼭지 플랜지 티
경질 PVC라고도 하는 가소화되지 않은 폴리염화비닐, uPVC 파이프& amp; 피팅은 주거용&앰프의 모든 배관용으로 사용됩니다. 상업용 건물. 각 층의 루핑에 이상적으로 적합하며 실외 설치& 냉수 분배를 위한 은폐된 파이프라인. uPVC는 화학 물질, 햇빛에 강한 것으로 알려져 있습니다& 물에서 산화. uPVC 파이프& 피팅은 내구성이 있고 저렴하며 작업이 용이하기 때문에 건설에 널리 사용됩니다.
고무 링 조인트가있는 SUNPLAST uPVC 파이프 피팅은 특수 설계되었으며 일반적으로 NBR 또는 EPDM으로 만들어진 고무 링으로 조립됩니다. 피팅은 국가 표준 GB/T10002.2-2003으로 제조되며 성능은 ISO 4422-3:1996 표준을 충족할 수 있습니다. uPVC 고무 개스킷 피팅은 PN10의 정격 압력에서 DN 20mm ~ 400mm 크기로 제공됩니다.
uPVC 수도꼭지 플랜지 티 피팅 정보
플랜지 분기가 있는 uPVC 수도꼭지 티라고도 하는 uPVC 수도꼭지 플랜지 티 피팅에는 고무 링이 있는 하나 또는 두 개의 "개스킷" 벨 엔드가 있으며 분기 콘센트에는 플랜지가 있어 uPVC 파이프를 플랜지에 연결하기 위한 기계적 조인트를 허용합니다 배관 구성 요소(예: 밸브, 펌프 등).
아래와 같이 더 간단한 세부사항:
생성물 | uPVC 수도꼭지 플랜지 티, uPVC 수도꼭지 플랜지 티, 플랜지 분기가 있는 uPVC 수도꼭지 티, uPVC 가스켓 플랜지 티, 수도꼭지 플랜지 티, 고무 링이 있는 uPVC 플랜지 티, PVC 수도꼭지 플랜지 티 |
사양 | DN110~DN315mm |
압력 등급 | PN10 |
재료 | 가소화되지 않은 폴리염화비닐 |
제조공정 | 사출 성형 |
색깔 | 회색, 파란색, 흰색 또는 고객 요청에 따라. |
제조 기준 | GB/T10002.2-2003, ISO 4422-3:1996, ISO 1542-3:2009, DIN 8062 |
제품 상세 사항
SUNPLAST uPVC 수도꼭지 플랜지 티 피팅은 PN10 바의 정상 압력 등급으로 110mm ~ 315mm 직경으로 제공될 수 있습니다.
크기 드 | 치수 | |||||||||
D0 | D1 | D2 | D3 | d1 | d2 | T | H1 | L1 | L | |
110 | 125.70 | 111.50 | 224.00 | 185.00 | 108.00 | 108.00 | 122.00 | 19.00 | 160.00 | 405.00 |
160 | 181.50 | 162.30 | 284.00 | 235.00 | 158.00 | 158.00 | 141.00 | 23.00 | 195.00 | 473.00 |
200 | 225.00 | 202.50 | 338.00 | 300.00 | 197.00 | 197.00 | 152.00 | 26.00 | 230.00 | 540.00 |
225 | 251.50 | 227.50 | 344.00 | 293.00 | 221.00 | 221.00 | 139.00 | 29.50 | 255.00 | 576.00 |
250 | 276.50 | 252.30 | 394.00 | 250.00 | 247.00 | 247.00 | 152.00 | 31.50 | 280.00 | 624.00 |
315 | 347.80 | 318.30 | 443.00 | 398.00 | 312.00 | 312.00 | 198.00 | 36.00 | 330.00 | 788.00 |
160*110 | 181.50 | 162.30 | 224.00 | 185.00 | 158.00 | 108.00 | 141.00 | 19.00 | 192.00 | 446.00 |
200*110 | 225.00 | 202.50 | 224.00 | 185.00 | 197.00 | 108.00 | 152.00 | 19.00 | 215.00 | 488.00 |
200*160 | 225.00 | 202.50 | 284.00 | 235.00 | 197.00 | 158.00 | 152.00 | 23.00 | 220.00 | 500.00 |
225*110 | 251.50 | 227.50 | 224.00 | 185.00 | 221.00 | 108.00 | 139.00 | 19.00 | 233.50 | 466.00 |
225*160 | 251.50 | 227.50 | 284.00 | 235.00 | 221.00 | 158.00 | 139.00 | 23.00 | 245.00 | 504.00 |
250*110 | 276.50 | 252.30 | 224.00 | 185.00 | 247.00 | 108.00 | 152.00 | 19.00 | 245.50 | 500.00 |
250*160 | 276.50 | 252.30 | 284.00 | 235.00 | 247.00 | 158.00 | 152.00 | 23.00 | 257.00 | 538.00 |
250*200 | 276.50 | 252.30 | 338.00 | 300.00 | 247.00 | 197.00 | 152.00 | 26.00 | 268.50 | 578.00 |
315*110 | 347.80 | 318.30 | 224.00 | 185.00 | 312.00 | 108.00 | 198.00 | 19.00 | 277.50 | 592.00 |
315*160 | 347.80 | 318.30 | 284.00 | 235.00 | 312.00 | 158.00 | 198.00 | 23.00 | 288.50 | 626.00 |
315*200 | 347.80 | 318.30 | 338.00 | 300.00 | 312.00 | 197.00 | 198.00 | 26.00 | 299.00 | 667.00 |
(참고: 기술 데이터는 참고용이며 일부 데이터는 변경될 수 있습니다. 정확한 데이터가 필요한 경우 당사에 직접 문의하십시오.)
지원자고무 가스켓이 있는 uPVC 파이프 피팅
uPVC 파이프& 피팅은 오늘날 시장에서 가장 비용 효율적인 재료 중 하나입니다. 뿐만 아니라 가볍고 내구성이 있으며 설치가 쉽습니다. 고무 링이 있는 uPVC 파이프 피팅은 최대 60℃의 온도를 견딜 수 있고 최대 10bar의 압력을 견딜 수 있습니다.

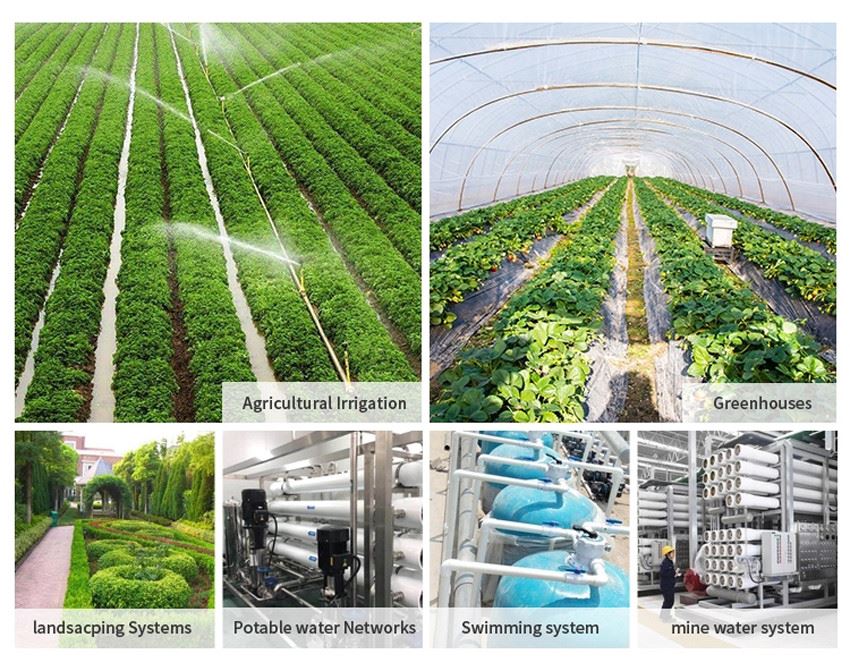

고무 개스킷이 있는 uPVC 파이프 피팅의 주요 신청자는 다음과 같습니다.
• 급수망 및 간선
• 관개 시스템
• 재활용된 물 시스템
• 양수 폐수 - 하수, 산업용& 폐수
• 슬러리 파이프라인 – 광산 폐기물
• 음용수 적용(청색 파이프)
• 재활용수 적용(보라색 파이프)
• 압력 하수 응용 분야(크림 파이프)
설치절차고무 링 조인트가 있는 uPVC 파이프 피팅
uPVC 고무 링 씰 피팅은 빠른&앰프를 제공합니다. uPVC 파이프 연결을 위한 쉬운 설치 방법. 쉬운 설치로 인해 더 많은&앰프에 채택되었습니다. 더 많은 고객.
연결하기 전에 설치자는 꼭지점 끝이 현장에서 절단된 경우 약 12° ~ 15°의 모따기가 있는지 확인해야 합니다. 이것은 설치에 필수적입니다.
문의하기
uPVC 피팅에 대한 요구 사항이 있거나 피팅에 대한 질문이 있으면 자유롭게 문의하십시오. SUNPLAST에는 귀하의 요구 사항을 해결하고 필요할 때 모든 부문에 기술 지원을 제공할 수 있는 잘 훈련된 직원이 있습니다.
