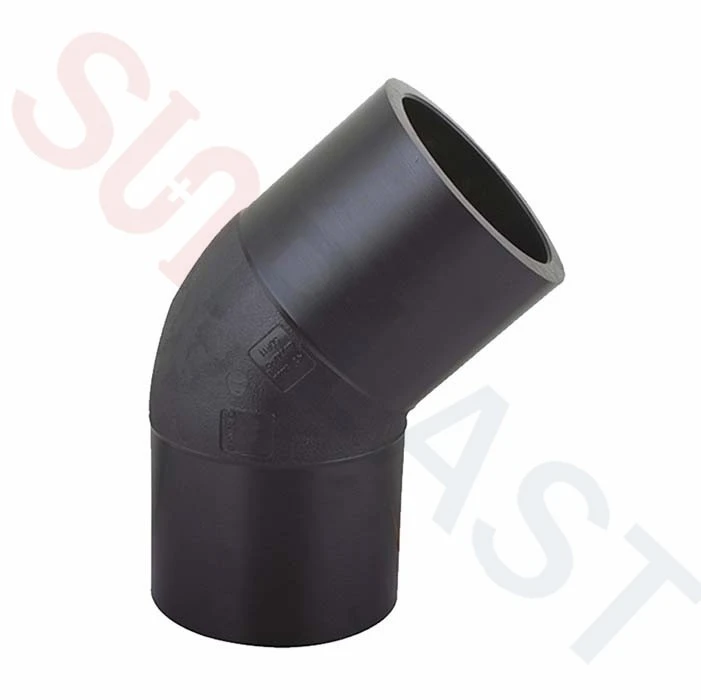

HDPE 45도 엘보는 45도 각도로 두 길이의 HDPE 파이프를 연결하는 데 사용됩니다.
SUNPLAST HDPE 45도 엘보 피팅은 SDR11&에서 50mm에서 800mm 범위의 직경으로 공급할 수 있습니다. SDR17. SDR 11의 피팅은 물의 경우 PN16, 가스의 경우 PN10인 반면 SDR 17의 피팅은 물의 경우 PN10, 가스의 경우 PN6으로 평가됩니다.
SUNPLAST HDPE 45도 팔꿈치는 100% PE100 소재로 제작된 사출 성형 유형으로 ISO4427-3, EN12201-3, AS/NZS 4129, EN1555, EN ISO15494 표준을 완전히 준수할 수 있습니다.
SUNPLAST는 레귤러 사이즈의 대량 재고를 보유하고 있으며 고객의 긴급 수요& 신속한 선적 요청을 만족할 수 있습니다.
아래와 같이 더 간단한 세부사항:
생성물 | HDPE 맞대기 융합 45도 엘보, HDPE 45도 엘보, HDPE 45도 벤드, HDPE 파이프 벤드, 폴리 파이프 엘보, HDPE 파이프 엘보, 엘보 HDPE 45, HDPE 엘보 45, 엘보 폴리 파이프, HDPE 벤드 45, HDPE 스피곳 엘보 45 |
사양 | DN50~DN800mm |
SDR/압력 등급 | DN50~DN400mm 모두 SDR11&앰프; SDR17 SDR17의 DN450~DN800mm |
재료 | 버진 PE100 소재 |
제조공정 | 사출 성형 |
색깔 | 수량이 많을 경우 검정, 파랑/노랑의 일반 재고 있음 |
제조 기준 | ISO4427-3, EN12201-3, AS/NZS 4129, EN1555, EN ISO15494 |
제품 상세 사항
HDPE 45도 엘보(엉덩이 융합):DN50mm ~DN800mm에서 사용 가능
압력: SDR11-PN16& SDR17-PN10
자료: 100% 처녀 PE100 소재
색깔: 까만 색깔 또는 파란 색깔.

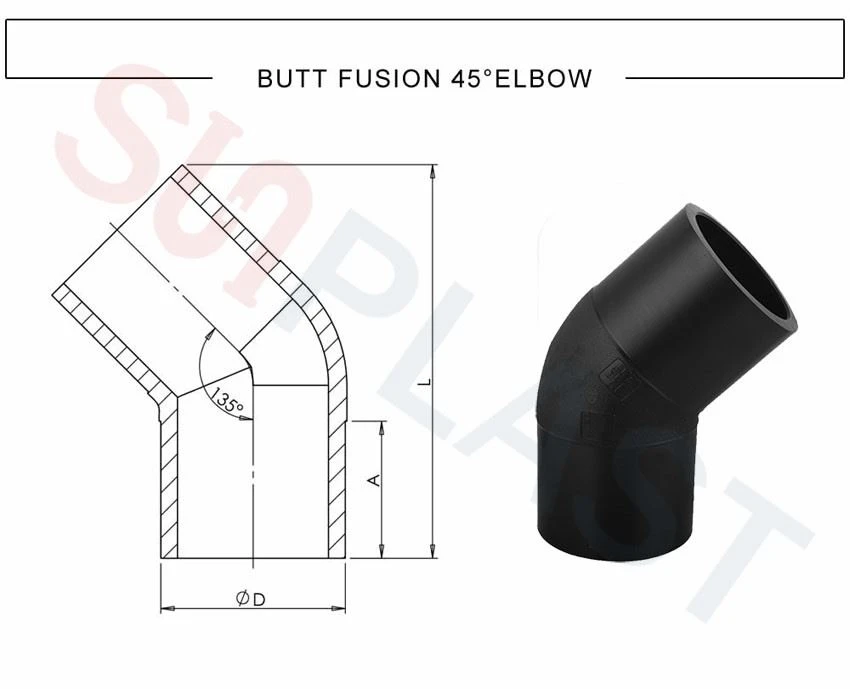

ΦD | L | A | SDR17 | SDR11 |
50 | 150 | 62 | × | √ |
63 | 160 | 63 | √ | √ |
75 | 180 | 70 | √ | √ |
90 | 227 | 79 | √ | √ |
110 | 245 | 82 | √ | √ |
125 | 244 | 87 | √ | √ |
140 | 265 | 92 | √ | √ |
160 | 302 | 98 | √ | √ |
180 | 340 | 105 | √ | √ |
200 | 355 | 112 | √ | √ |
225 | 390 | 120 | √ | √ |
250 | 405 | 130 | √ | √ |
280 | 460 | 140 | √ | √ |
315 | 505 | 150 | √ | √ |
355 | 530 | 145 | √ | √ |
400 | 580 | 160 | √ | √ |
450 | 650 | 155 | √ | √ |
500 | 735 | 180 | √ | √ |
560 | 760 | 160 | √ | √ |
630 | 820 | 160 | √ | √ |
710 | 690 | 170 | √ | × |
800 | 720 | 170 | √ | × |
(참고: 기술 데이터는 참고용이며 일부 데이터는 변경될 수 있습니다. 정확한 데이터가 필요한 경우 당사에 직접 문의하십시오.)
우리의 제품 범위
SUNPLAST는 중국에서 20년 이상 HDPE 피팅 전문 제조업체이며 여기 SUNPLAST에서는 모든 고객이 파이프라인 시스템에 가장 적합한 피팅 솔루션을 찾을 수 있습니다.
SUNPLAST HDPE 맞대기 융합 피팅은 SDR11& 일반 유형의 SDR17: HDPE 엔드 캡, HDPE 감속기, HDPE 90도 엘보, HDPE 45도 엘보, HDPE 22.5도 엘보, HDPE 동등 티, HDPE 감소 티, HDPE 플랜지 어댑터, GI 백킹 링 등
원료
우수한 성능의 원료는 토핑 품질의 피팅을 제조하는 가장 중요한 요소입니다. HDPE 스피곳 피팅의 우수한 품질을 보장하기 위해 SUNPLAST는 PE100+ 협회(참조: https://www.pe100plus.com/PE-Pipes/materials/Quality- Materials-List/high-quality-i239.html). 우리가 정기적으로 사용하는 PE100 재료는 Borealis의 HE3490-LS, Sabic&의 P6006입니다. Sinopec의 YGH041T.
그 PE100 재료는 이 직업의 전문가에 의해 최고의 원료로 인증됩니다. 이러한 재료의 바람직한 성능과 안정성은 SUNPLAST HDPE 피팅 제품의 고품질 스테이션을 항상 확립합니다.
맞대기 융합 절차 HDPE 파이프용& 피팅
Butt Fusion은 110mm보다 큰 HDPE 파이프에 가장 중요하고 널리 사용되는 연결 방법입니다. 압력을 가해 가열 및 냉각하는 방식으로 배관 끝단을 접합하는 방식으로 배관 접합부가 배관 자체만큼 강합니다.
용접 영역은 부적절한 기상 조건(습도 효과, 바람 및 0°C 미만의 온도)으로부터 보호되어야 합니다. 결합할 표면은 손상되지 않고 불순물이나 느슨한 입자가 없어야 합니다.
용접 전 준비가 필요합니다. 파이프 준비& 피팅 및 파이프 치수에 따른 정확한 맞대기 용접기. 기계 클램프의 양쪽에 두 개의 파이프 끝을 삽입하고 상단 알루미늄 클램프의 청동 너트를 조이거나 풀어 파이프 라인의 정렬을 조정하고 파이프 외부 및 내부 표면을 청소합니다.
파이프는 표면이 서로에 대해 동일한 평면(평행)에 있도록 미러 용접기에 클램핑될 때 정렬되어야 합니다. HDPE 파이프는 용접기에 직접 배치할 수 있습니다. 사용할 파이프 직경의 크기에 맞는 어댑터 인서트를 설치하고 고정하십시오.
기계. 전체 원형 파이프를 얻으려면 상단 클램프 너트를 균일하게 조이는 것이 중요합니다. 균일한 클램핑 압력을 달성해야 합니다. 그런 다음 첫 번째 건식 매칭(두 파이프를 서로 누르기)을 하고 필요한 면도량을 확인합니다.
4단계를 포함하는 맞대기 용접의 주요 절차:
ㅏ). 밀링/면도 과정
건식 매칭이 끝나면 파이프를 열고 면도기를 투입합니다. 면도기를 켜고 적절한 속도로 조정하십시오.
두 개의 파이프를 함께 누르고 면도기 양쪽에서 HDPE 스트립이 벗겨질 때까지 면도하십시오. 일정한 박리가 관찰되면 파이프의 압력을 해제하고 파이프를 분리하십시오. 파이프가 분리될 때까지 면도기를 끄지 마십시오. 면도 중에 면도기가 멈추면 면도기가 끝 부분에 잘린 자국을 남기고 면도 작업을 반복해야 합니다.
비). 밀링 후 효과
면도기를 제거하고 파이프를 다시 맞춘 다음 파이프가 제대로 정렬되어 있는지 확인하십시오. 면도기의 양쪽 면이 계속 벗겨져도 배관이 제대로 맞지 않는 경우가 있습니다. 이것은 일반적으로 다른 압력으로 파이프를 누르는 클램프 때문입니다. 다시 조이기
양쪽에 약간 너트가 하나의 솔루션입니다. 그러나 이것이 도움이 되지 않으면 shimming이 정상적으로 작동합니다. 클램프 하나를 열고 죠와 파이프 사이에 심을 삽입합니다. 이 심은 압력을 파이프에 집중시키고 파이프를 정렬 상태로 이동시킵니다. 작동 중에 클램프가 열리면 면도 작업을 반복해야 한다는 점을 기억하는 것이 중요합니다. 파이프가 올바르게 정렬되면 파이프를 다시 분리하여 청소하십시오.
양쪽 파이프 내부의 칩, 파이프 아래 및 기계 내부에 흩어져 있는 모든 칩을 제거하십시오. 그렇지 않으면 나중에 다시 가열하는 동안 거울(열판)에 달라붙게 됩니다. 가는 철사로 만든 작은 갈고리나 브러시를 사용하여 칩을 제거합니다. 파이프 내부에 더러운 장갑을 끼거나 손으로 칩을 제거하지 마십시오. 면도한 파이프 끝을 만지지 마십시오. 안전을 위해 거울을 사용하기 전에 항상 깨끗한 천과 미네랄 스피릿/알코올로 표면을 닦으십시오.
씨). 가열 공정
미러를 도입하기 전에 이 작업에 사용할 수 있는 모든 매개변수가 있어야 합니다. 또한 거울(발열판) 온도를 확인하십시오. 일반적으로 거울에는 노란색 또는 빨간색 램프가 있어 거울이 작동 온도에 도달했는지 알려줍니다. 이제 파이프를 잘 맞도록 면도하고 면도기를 제거하고 거울을 도입했습니다.
파이프를 함께 거울에 대고 압력을 Bead-up 압력으로 높입니다. 이 압력은 비드업 높이에 도달할 때까지 유지되어야 합니다. 비드 업 높이는 거울을 누르고 있는 비드의 높이입니다.
비드 상승 높이에 도달하자마자 압력을 가해
열 흡수 압력.
디). 냉각 과정
냉각 시간은 파이프가 방해받지 않은 상태로 유지되어야 하는 시간입니다.
어떠한 경우에도 냉각 시간이 경과할 때까지 클램프를 열거나 압력을 해제해서는 안 됩니다.
자주 묻는 질문
* 뭐’s HDPE 팔꿈치 90도&의 차이; HDPE 팔꿈치 45도?
A: 주요 차이점은 팔꿈치 각도입니다. HDPE 45도 엘보는 두 개의 HDPE 파이프를 45도 각도로 접합하는 데 사용되며 HDPE 90도 엘보는 두 개의 HDPE 파이프를 90도 각도로 용접하는 데 사용됩니다.
* SUNPLAST HDPE 피팅은 자외선에 강합니까?
A:네, 검은색으로 만든 HDPE 피팅은 자외선에 강하고 자외선에 안정적이며 구조적으로 자외선에 의해 분해되지 않습니다. 장기간의 직접적인 UV 광선 접촉 후에 피팅의 외부 표면은 시각적으로 약간 밀랍 모양으로 변하지만 성능에는 영향을 미치지 않으며 전기 융합 용접 전에 회전식 파이프 스크레이퍼로 제거됩니다.
* "엉덩이 융합"의 의미는 무엇입니까? HDPE 맞대기 융합의 과정은 무엇입니까?
A: 첫째, Butt fusion은 열융합 공정입니다.
맞대기 융합은 각 접촉 표면에서 용융 상태에 도달할 때까지 결합될 두 파이프/이음쇠 구성요소의 끝단을 동시에 가열하는 것을 포함합니다.
그런 다음 두 표면이 특정 냉각 시간 동안 제어된 압력 하에 합쳐지고 균질한 융합 조인트가 형성됩니다. 결과 조인트는 끝단 하중에 완전히 저항하며 파이프 자체에 압력을 가할 때 비슷한 성능을 보입니다.
전기 히터 플레이트는 파이프 끝단의 온도를 필요한 융합 온도로 높이는 데 사용됩니다.
제대로 만들어진 조인트는 원래 파이프만큼 강하고 일상적인 설치 및 작동 중에 가해지는 모든 하중을 견딜 수 있습니다.
문의하기
HDPE 피팅에 대한 요구 사항이 있거나 피팅에 대한 질문이 있으면 자유롭게 문의하십시오. SUNPLAST에는 귀하의 요구 사항을 해결하고 필요할 때 모든 부문에 기술 지원을 제공할 수 있는 잘 훈련된 직원이 있습니다.
